模式二是最適用的系統方案，電網AC 輸入連接到PH-M 逆變器輸入，PH-M輸出連接到并網逆變器和負載。

當PV電力不足時，由逆變器從電網或電池逆變提供額外的電力。

當PV 電力充足時，首先供給負載，多余的給電池充電，再多余的反饋回電網在電網故障時，由電池逆變提供就留電力。

逆變充電一體機可管理PV 系統的電力和電池電力的運行，該功能可通過智能的軟件設置來完成對特定環境的用戶需求。通常可完成下面幾種情形：

1.足夠PV 電力供負載需求

2.不夠PV 電力供負載需求

3. 無PV 電力

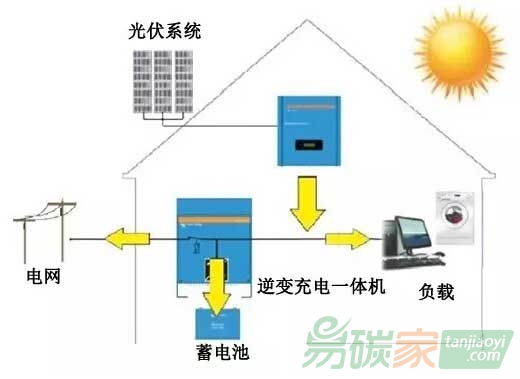

PV 電力產生的電力多于負載的電力需求，多余的太陽能電力用于對電池充電，不能被電池吸收的電力（電池充滿或已用最大電流充電）則反饋回電網。

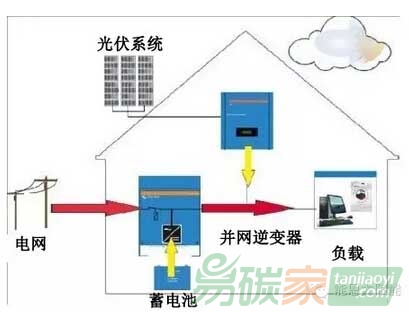

有限的電力不不足由電網提供，較多的不足電力由電池提供。

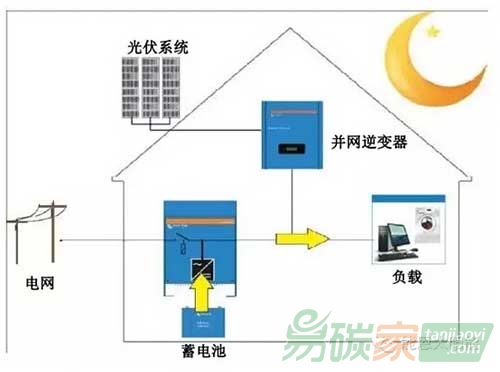

經過幾天的PV 電力的監測，逆變器內部時鐘將與白天/夜晚的周期同步，逆變器將與電網切斷，由電池來對負載供電。

電網將保持切斷狀態，直到下面2 種情形發生：

1、有電流對電池充電，說明白天來臨，PV 電力對負載供電，多余電力對電池充電，這時逆變器恢復與電網連接。

2、電池已放電到預設的電池狀態或電池電壓（無論哪個條件線達到），逆變器恢復與電網連接，切換到備用狀態：不從電網對電池充電或從電池逆變對負載供電，當PV 電力可用時，開始用多余電力對電池充電，并保持逆變器在只充電模式，直到達到預設的電壓值，注意：電池電壓下降可能由大的AC負載引起。
